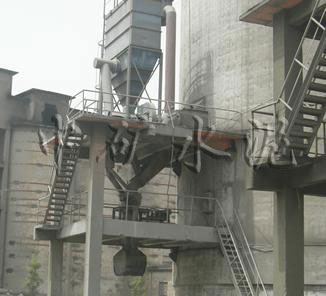

一、熟料散裝機概述：
江蘇中礦生產的熟料散裝機是從庫內將熟料（≤50mm）自動輸送到熟料散裝車船的設備。庫底水泥熟料散裝設備主要由手動棒閥,電動扇形閥，卷揚裝置，伸縮卸料裝置、收塵軟管，電容式限位開關，電控系統等部分組成。用戶也可選用庫側熟料散裝設備。
二、技術參數表：
技術性能 | 技術參數 |
輸送物料 | 水泥熟料或類似塊狀物料 |
物料容重 | 熟料1.45t/m3 |
物料溫度 | <=80℃ |
物料粒度 | <=50(mm) |
裝車能力 | 200t/h |
卸料頭伸縮距離 | 根據用戶要求定制 |
手動棒閥 | 790x790mm 410x410mm |
電動扇形閥 | DZG1103 2x1.1KW |
氣動棒閥 | DTY700-400/100 1.5KW(氣缸：QGB125x400-MP4) |
卷揚機 | CD1-18D 功率：3KW 升降速度：8m/s |
電容式限位開關 | FTC131探頭規格：探頭直徑ф25x400 工作壓力10bar 工作溫度-20℃-80℃ FTM131探頭規格：探頭直徑ф20x230 加長170mm 工作壓力10bar |
裝機功率 | ～5.2Kw ～4.5Kw(~3KW) |
參照圖 | SZT300-Ⅰ/1、SZT300-Ⅱ/2、SSQ300-Ⅲ |
機型 | 庫底、庫底、庫側 |
工作原理：
當運輸工具進入位置后，打開棒閥相應的棒條數量。按住控制柜的“下降鈕”，下料頭到位后會自動斷開升降電機電源，按“裝車鈕”進入御料狀態，輔助配套設備會相應開始工作，卸料產生的灰塵通過進料斗，由伸縮收塵軟管進入收塵器凈化，當下料頭的物料裝滿時，下料頭邊上升，邊報警，上升距離要在裝料前設置。若上升距1米，則將時間繼電器的時間調為T＝1/V。在上升過程中裝料始終在進行，當下料頭滿時，再重復上述動作，到達料滿位置后，按停車鈕，使電振機反制動，或關閉扇形閥下料停止工作，其它設備相應停止工作。停車后可按上升按鈕讓下料斗離開物料一定距離，確保運輸工具的移動，再對準第二個卸料工位。直到整個料倉裝滿為止。

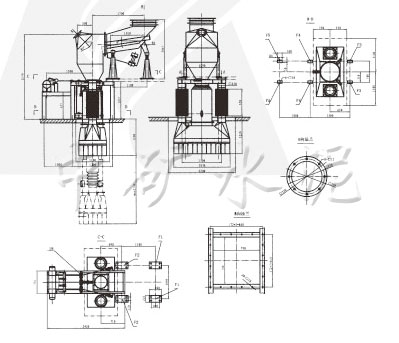

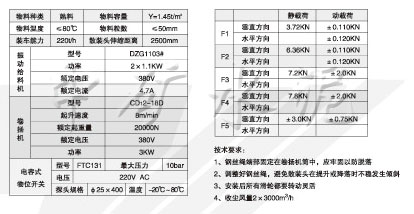

SZT300-Ⅰ/1熟料散裝機技術參數及示意圖

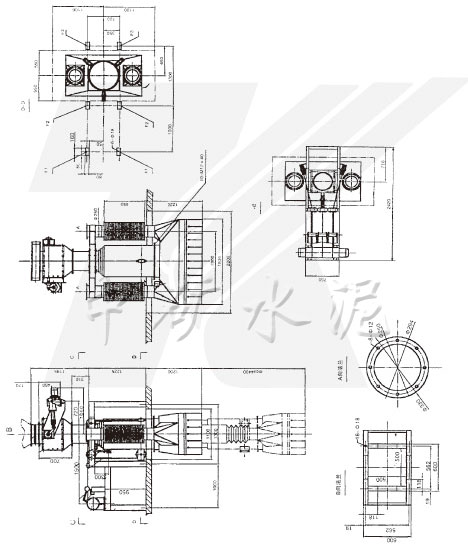

SZT300-Ⅰ/2熟料散裝機示意圖

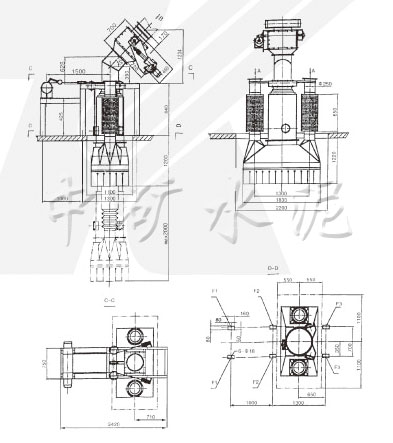

SZT300-Ⅱ熟料散裝機示意圖
